你是不是常常面對各種光學鏡頭、相機、顯示屏，卻苦惱于到底該用哪種測試靶標才能最直觀地評估系統性能？別擔心，本文把「圖像質量的關鍵要素」和「市面主流靶標」逐一拆解，幫你在幾分鐘內選出適合的目標卡，省時省力更省錢！

一、圖像質量的五大核心要素

只要先弄清自己的系統在這五個維度中“卡在哪"，后面的靶標挑選就變得非常有的放矢。

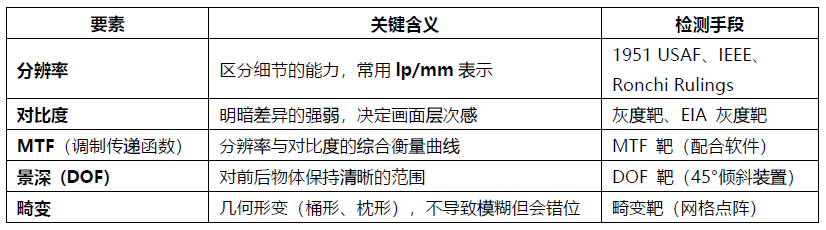

技術數據圖如下：

1.分辨率

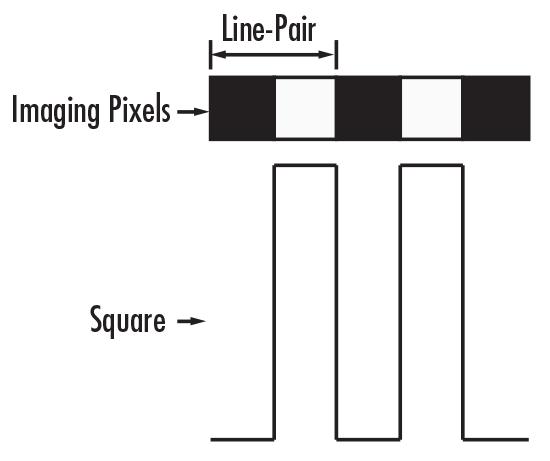

圖 1：線對與方波的關系

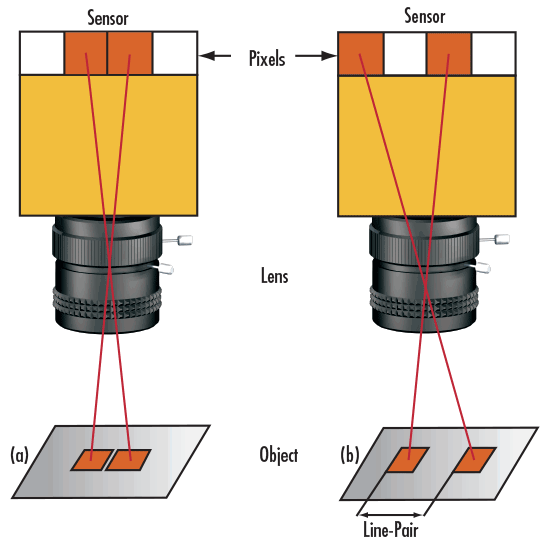

圖 2：紅色正方形對的未分辨狀態（a）與分辨狀態（b）

2.對比度

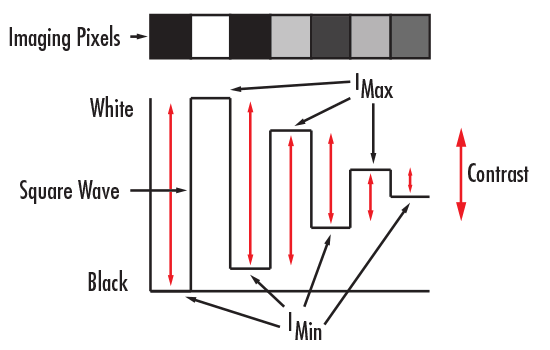

圖 3：對比度與像素的關系

3.MTF

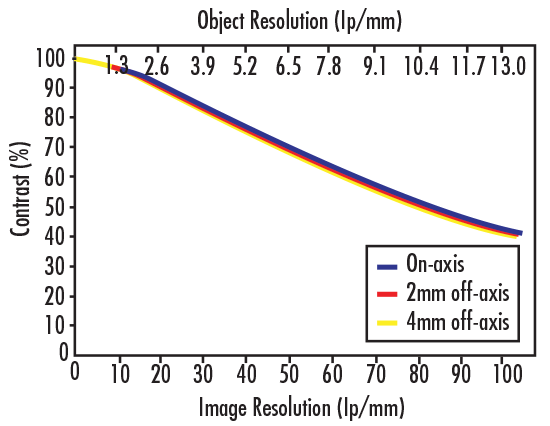

圖 4：0.13 倍物方放大率（PMAG）成像鏡頭的調制傳遞函數（MTF）曲線示例

4.DOF

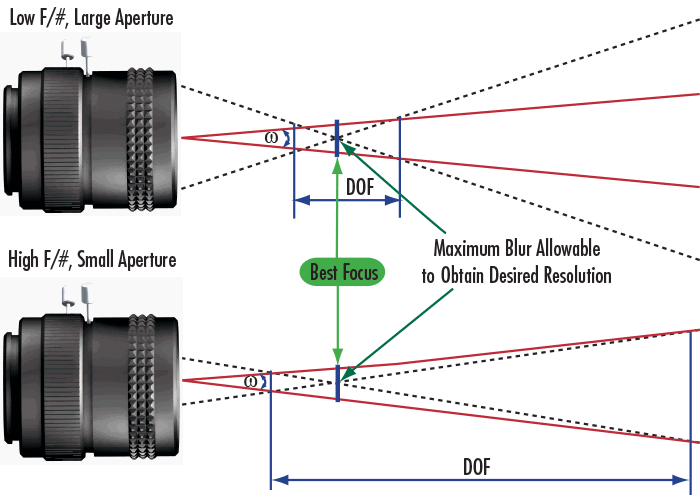

圖 5：低 f 數與高 f 數成像鏡頭景深（DOF）的幾何示意圖

5.畸變

圖 6：桶形畸變與枕形畸變

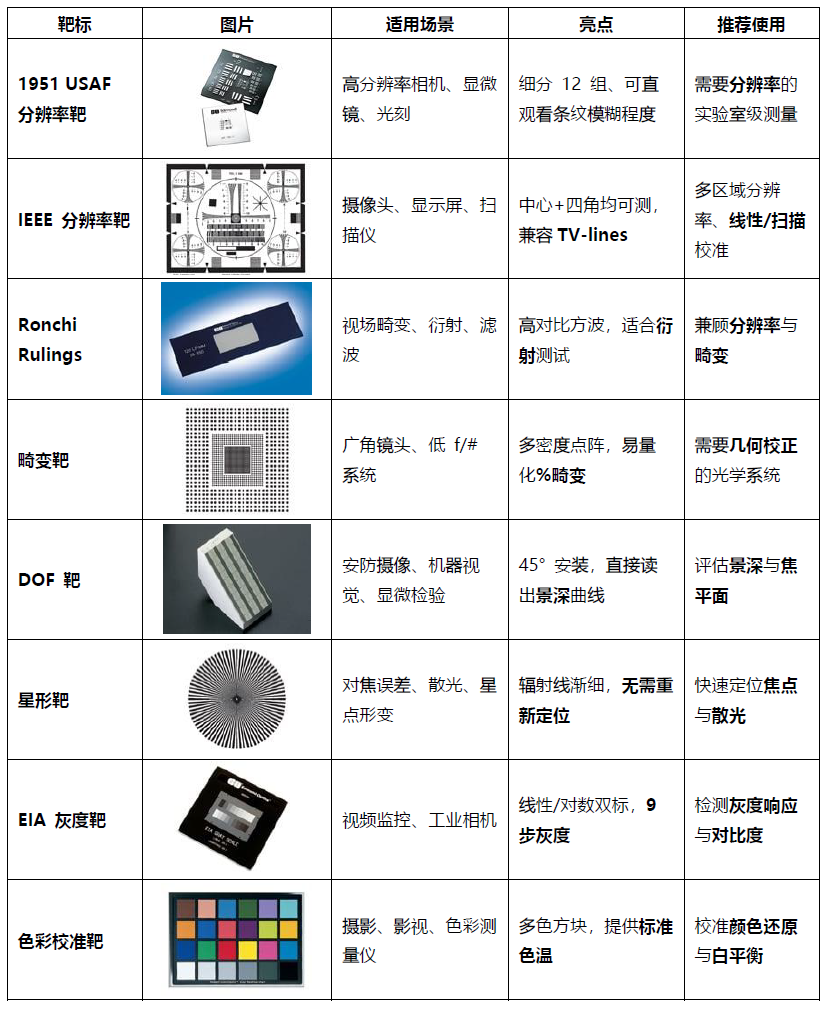

二、主流測試靶標快速對照表

三、選靶流程：一步搞定

1明確測試目標

• 是測分辨率？還是驗景深？先在上表中對應要素。

2.評估系統參數

• 鏡頭焦距、f/#、工作距離、視場大小。

• 例如：低 f/# 大視場 → 優先考慮 畸變靶；高分辨率顯微 → 選 USAF 或 IEEE。

3.選擇合適尺寸

• 靶標應填滿檢測器的 65?85% 視場，避免邊緣畸變干擾。

4.確定光源與對比度

• 某些靶標（Ronchi、星形）對光源均勻性要求高，需配合 均勻背光板。

5.搭配軟件或算法

• 采用 ImageJ、MATLAB 或 EO 自研的 MTF Analyzer，快速得到數值報告。

四、實戰案例：用 1951 USAF 靶標評估顯微鏡分辨率

目標：驗證某套 40×顯微系統的至高可分辨線對。

步驟

• 把 1951 USAF 靶標裝在顯微平臺，調焦直至最細的 group?2 element?6 條紋仍保持清晰。

• 拍攝并在軟件中對比 條紋模糊度，記錄對應的 lp/mm。

結果：該顯微系統的實際分辨率略低于廠家標稱（180 lp/mm），提示需要更高質量的物鏡或更嚴格的光源控制。

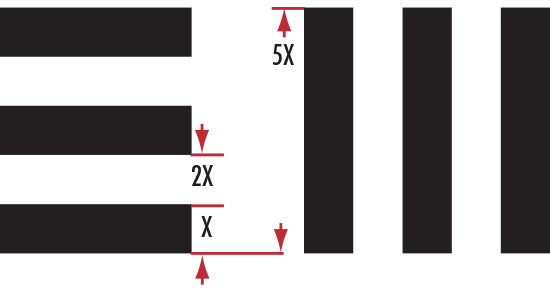

圖 7：1951 年 USAF 分辨率靶標規格

五、  細說每類靶標的使用技巧

1.1951 F / IEEE 分辨率靶

• 對焦技巧：先讓至高分辨率組（如?2 → 9）在中心清晰，然后逐步移動至四角，檢查是否有“邊緣軟化"。

• 數據讀取：使用 ImageJ 的“直線剖面"功能，獲取灰度變化并套用公式 (4) 計算 lp/mm。

2.Ronchi Rulings

• 衍射分析：在光源波長已知的情況下，測量條紋的衍射圖樣，可直接推算 光圈尺寸 與 像差。

• 畸變評估：在圖像中測量網格的實際間距與理論間距的比例，得出 %畸變。

3.畸變靶

• 點陣密度選擇：高密度（0.5 mm）適用于高分辨率相機，低密度（2 mm）適合廣角/魚眼鏡頭。

• 計算公式：%畸變 = (AD?PD)/PD × 100，AD 為實際測得距離，PD 為理論距離。

4.DOF 靶

• 傾斜安裝：靶面與鏡頭光軸保持 45°，確保在調焦過程中可以直接讀出清晰域。

• 實測 DOF：在軟件中繪制焦平面曲線，取出可接受的對比度閾值（如 50%）對應的前后位移，即為實際景深。

5.星形靶

• 快速對焦：觀察星形中心的光斑是否呈現“圓形"而非橢圓或十字形，若出現明顯星形則說明存在散光或非球面誤差。

6.EIA 灰度靶 & 色彩校準靶

• 灰度曲線：采集每一步的均值灰度值，繪制 灰度響應曲線，檢查線性區間是否滿足需求。

• 色卡校準：使用軟件（如 Capture One、DaVinci Resolve) 讀取每塊顏色的 RGB 值，對比標準色坐標（ΔE<2 為合格）。

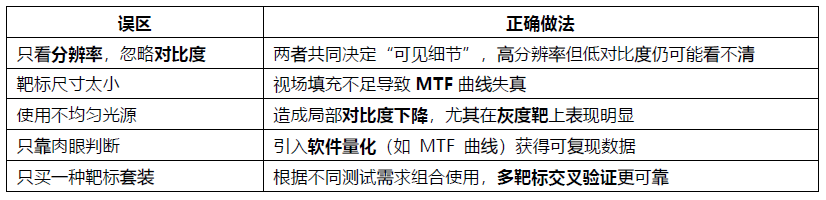

六、常見誤區 & 小貼士

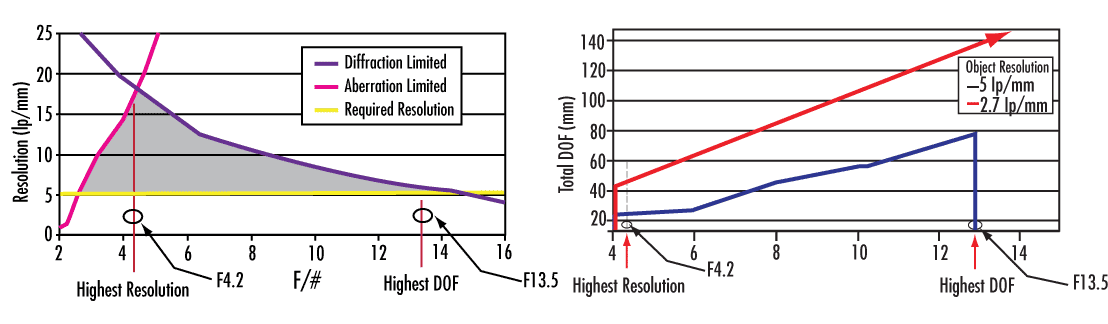

圖 8：35 毫米雙高斯型成像鏡頭的分辨率與 f 數關系圖（左）及景深（DOF）與 f 數關系圖（右）

七、FAQ – 讀者最關心的 5 大問題

Q1：我只有普通相機，能否直接使用 1951 USAF 靶標？

A：可以，但需確保相機的像素尺寸能解析到目標的最小條紋，否則只能測到較粗的組別。

Q2：測試時光源強度會不會影響對比度結果？

A：會。建議使用可調均勻背光燈，并在同一光照條件下對比不同靶標。

Q3：MTF 曲線中的 “Cut?off Frequency" 是什么？

A：指曲線下降到10% 對比度時對應的空間頻率，常用作鏡頭分辨率上限的指標。

Q4：如果我的系統是紅外波段，常規可見光靶標還能用嗎？

A：大多數靶標的材料對紅外有不同透射率，建議選用IR?coated 靶或金屬網格。

Q5：如何快速判斷畸變是桶形還是枕形？

A：在畸變靶圖像中，若中心點向四角“拉伸"即為桶形；若四角向中心收縮則為枕形。

八、未來趨勢：智能化、自動化測試靶標

• 嵌入式傳感器：部分精工靶標內置微型光傳感器，可實時輸出 MTF、DOF 曲線，無需額外軟件。

• AI 圖像分析：借助深度學習模型，系統能自動識別條紋模糊程度并給出 建議調校參數。

• 可編程光柵：利用液晶或 MEMS 技術，靶標可在不同空間頻率之間切換，一套設備滿足多種測試需求。

若想搶先體驗這些前沿技術，歡迎關注我們后續的“光學實驗室 2.0"系列報告。

九、結語 & 行動號召

選擇合適的測試靶標其實是一件系統化的工作——先理清圖像質量要點，再對照靶標特性，最后配合合適的軟件與光源，整個測評過程即可“一鍵"完成。
